Если коротко
Нагрузка на винтовую сваю зависит не от диаметра трубы, а от связки «лопасть + грунт под ней». Свая 108 мм с лопастью 300 мм в плотном песке или тугопластичном суглинке держит 4–6 тонн, в мягкой глине — 2,5–3,5 тонны, а в торфе не держит почти ничего, пока лопасть не дошла до опорного слоя. Диаметр ствола отвечает за жёсткость и коррозионный запас, тонны даёт лопасть. Ниже — таблицы по диаметрам 57, 76, 89, 108 и 133 мм, коэффициент запаса из СП 24.13330.2021 и способы проверить цифру на своём участке.
Сколько тонн держит свая: таблица по диаметрам
Честный ответ начинается с оговорки: несущая способность — свойство не сваи, а пары «свая — грунт». Одна и та же свая 108 мм на соседних участках даст разницу в три раза. Таблица ниже — ориентир для прикидки, а не замена расчёту.
Ствол × стенка | Лопасть | Плотный грунт* | Средний грунт** | Слабый грунт*** | Применение |
57 × 3,5 мм | 200 мм | 0,8–1,5 т | 0,5–0,8 т | не применяют | Забор, навес |
76 × 3,5 мм | 200–250 мм | 2,0–2,5 т | 1,2–1,8 т | до 1 т | Терраса, теплица |
89 × 4 мм | 250–300 мм | 3,0–4,0 т | 2,0–3,0 т | 1,0–1,5 т | Баня, гараж |
108 × 4 мм | 300 мм | 4,0–6,0 т | 2,5–3,5 т | 1,5–2,5 т | Каркасный дом, брус |
133 × 4,5 мм | 350–400 мм | 6,0–9,0 т | 4,0–5,5 т | 2,0–3,5 т | Два этажа, ангар |
* Пески средней крупности и крупнее, тугопластичные глины.
** Мягкопластичные суглинки, супеси, пылеватые пески.
*** Текучие глины, водонасыщенные пески, торф выше лопасти.
Лопасть везде заглублена на 2,5–3,5 м.
Вывод из таблицы: переход с 89 мм на 108 мм добавляет около трети несущей способности, а переход с плотного грунта на слабый уменьшает её вдвое — грунт влияет сильнее диаметра.
Что означают цифры в таблице
Это допускаемая нагрузка: та, которую свая несёт постоянно, с уже заложенным запасом. Её часто путают с несущей способностью Fd, из которой запас ещё не вычтен: разница между ними — 1,2–1,4 раза. Обещание «свая 108 держит 9 тонн» почти всегда означает именно Fd.
Почему у одной сваи такой разброс
Разброс внутри строки — не осторожность автора, а физика. Работают четыре величины:
- глубина заложения лопасти: чем ниже опорный слой, тем больше давление грунта над ней;
- прочность слоя под лопастью — угол внутреннего трения и удельное сцепление;
- уровень грунтовых вод: водонасыщенный песок работает заметно хуже сухого;
- слабые прослойки выше лопасти, не дающие вклада по боковой поверхности ствола.
Как нагрузка доходит от дома до лопасти и делится между сваями, разобрано в материале о том, как винтовые сваи держат дом.
От чего зависит несущая способность винтовой сваи
Лопасть — главный рабочий элемент
Лопасть опирается на грунт своей проекцией, а площадь растёт как квадрат диаметра: шаг с 250 на 300 мм даёт не 20 % прибавки, а 44 %. Проекция лопасти 300 мм — 0,071 м², 350 мм — 0,096 м², 400 мм — 0,126 м². Поэтому сначала подбирают лопасть, а под неё — трубу, которая выдержит момент завинчивания.
Грунт под лопастью и её глубина
Грунт задаёт два числа: удельное сцепление (способность частиц держаться друг за друга: у песка почти нулевая, у глины заметная) и угол внутреннего трения — сопротивление сдвигу. Оба берут из геологии, а при её отсутствии — из таблиц СП 22.13330.2016 «Основания зданий и сооружений». Глубина работает так же прямо: при переходе лопасти с 2 на 3 метра сопротивление под ней растёт примерно в полтора раза. Отсюда правило для Ленобласти — лопасть ставят на 0,5 м ниже глубины промерзания (в регионе это 1,2–1,4 м) и обязательно в несущий слой, а не в насыпь.
Диаметр и толщина стенки ствола
Ствол почти никогда не бывает слабым звеном по сжатию: труба 108 × 4 мм по сечению выдерживает порядка 30 тонн, грунт сдаётся раньше. Стенка отвечает за другое:
- Сопротивление скручиванию при завинчивании в плотный или каменистый грунт.
- Устойчивость на продольный изгиб, если свая проходит текучие грунты как свободная стойка.
- Коррозионный запас: металл, съеденный за десятилетия, вычитается из рабочей толщины.
Геометрию, сталь и сварку заводских свай задаёт ГОСТ Р 59106-2020 — по нему мы и ведём производство винтовых свай.
Какую нагрузку выдерживает свая в грунтах Ленобласти
Возьмём сваю 108 мм с лопастью 300 мм на глубине 2,5–3,0 м и посмотрим, как меняется её допускаемая нагрузка по типичным для области грунтам.
Грунт под лопастью | Что видно при завинчивании | Допускаемая нагрузка* |
Песок гравелистый, крупный | Момент резко растёт с 2 м | 5,0–6,5 т |
Песок средней крупности | Ровный набор момента | 4,0–5,5 т |
Суглинок тугопластичный | Плотный ход, стабильный момент | 4,0–5,0 т |
Суглинок мягкопластичный | Идёт легко, момент низкий | 2,5–3,5 т |
Супесь и пылеватый песок с водой | Момент прыгает, вода в стволе | 2,0–3,0 т |
Глина текучепластичная | Свая «плывёт», момента почти нет | 1,5–2,5 т |
Торф, ил, сапропель | Свая уходит под своим весом | в расчёт не идёт |
* Оценка для предварительного подбора, не для проекта.
Вывод из таблицы: на большинстве участков Ленобласти свая 108 мм даёт 3–5 тонн, и эта вилка лежит в основе типовых свайных полей под каркасный дом.
Пески и глины
Пески работают за счёт трения: чем плотнее и крупнее песок, тем выше сопротивление под лопастью. Опасен плывун — водонасыщенный пылеватый песок, в нём свая проворачивается на месте и лечится это длиной, а не диаметром. Глины держат за счёт сцепления: тугопластичный и текучепластичный суглинок различаются до двух раз. Разбор по типам — в материале о том, как выбрать сваи под грунты Ленобласти.
Торф, ил и слабые прослойки
Торф в расчёте не участвует: сопротивление по его боковой поверхности принимают нулевым, опирать на него лопасть нельзя. Больше того, торф со временем даёт осадку и повисает на свае — это называют отрицательным трением. Свая обязана пройти его насквозь и встать на минеральный грунт.
Как считают нагрузку на сваю: расчёт и коэффициент запаса
Из чего складывается несущая способность
Расчёт винтовой сваи на вдавливающую нагрузку задан в СП 24.13330.2021 «Свайные фундаменты». Несущая способность Fd складывается из двух частей:
- сопротивление грунта под лопастью — проекция лопасти, умноженная на расчётное сопротивление грунта в рабочей зоне;
- сопротивление по боковой поверхности — периметр трубы, умноженный на сопротивление грунта по стволу и на длину ствола выше лопасти.
Сверху накладывается коэффициент условий работы: он учитывает вид нагрузки — вдавливающая или выдёргивающая.
Коэффициент надёжности по грунту
Полученную Fd делят на коэффициент надёжности по грунту γk — это и есть запас, который закладывают проектировщики.
Как получена несущая способность | γk | Что это значит на практике |
Испытание сваи статической нагрузкой | 1,2 | Самый точный путь, запас минимальный |
Расчёт по данным статического зондирования | 1,25 | Компромисс по цене и точности |
Расчёт по таблицам норм и геологии | 1,4 | Обычный путь частной стройки |
Численное моделирование | 1,5 | Для сложных и ответственных объектов |
Вывод из таблицы: чем меньше Вы знаете о грунте, тем больший запас приходится закладывать — и тем дороже выходит фундамент при той же надёжности.
Пример расчёта для каркасного дома 6 × 8
Одноэтажный каркасник с холодным чердаком и кровлей из металлочерепицы, площадь по осям 48 м².
Что нагружает фундамент | Ориентир | Итого для дома 6 × 8 |
Стены с утеплением и отделкой | 55–70 кг/м², 84 м² стен | 4,6–5,9 т |
Два перекрытия с полами | 100–150 кг/м² | 9,6–14,4 т |
Кровля по стропилам | 45–60 кг/м² | 2,2–2,9 т |
Снег, III район, 150 кг/м² | 48 м² проекции | 7,2 т |
Полезная нагрузка, 150 кг/м² | 48 м² | 7,2 т |
Итого | — | 30,8–37,6 т |
Вывод из таблицы: половину нагрузки дают снег, мебель и люди, а не конструкции, — сэкономить на сваях за счёт «лёгкости каркасника» не выйдет.
Дальше считаем по шагам:
- Берём верх вилки — 37,6 т, округляем до 38 тонн.
- Умножаем на коэффициент надёжности по нагрузке из СП 20.13330.2016 «Нагрузки и воздействия», упрощённо 1,2, и получаем 46 тонн.
- Грунт участка — тугопластичный суглинок, свая 108 мм с лопастью 300 мм даёт 4 т. 46 ÷ 4 = 11,5, то есть по несущей способности нужно 12 свай.
- Проверяем геометрию: под обвязку из бруса берут шаг 2–3 м, для дома 6 × 8 удобен шаг 2 м. По периметру 28 м это 14 свай плюс средний ряд из 3 свай под лаги — итого 17 свай.
- Контроль: 17 × 4 = 68 т против 46 т расчётной нагрузки. Запас почти в полтора раза, и это нормально: итоговое число задала геометрия обвязки, а не грунт.
Свай почти всегда выходит больше, чем требует чистый расчёт. Расстановку разбираем в статье о том, как рассчитать шаг между сваями.
Когда таблиц недостаточно: как проверить сваю на участке
Табличная цифра годится для сметы и типового участка. На сложном грунте её проверяют полем.

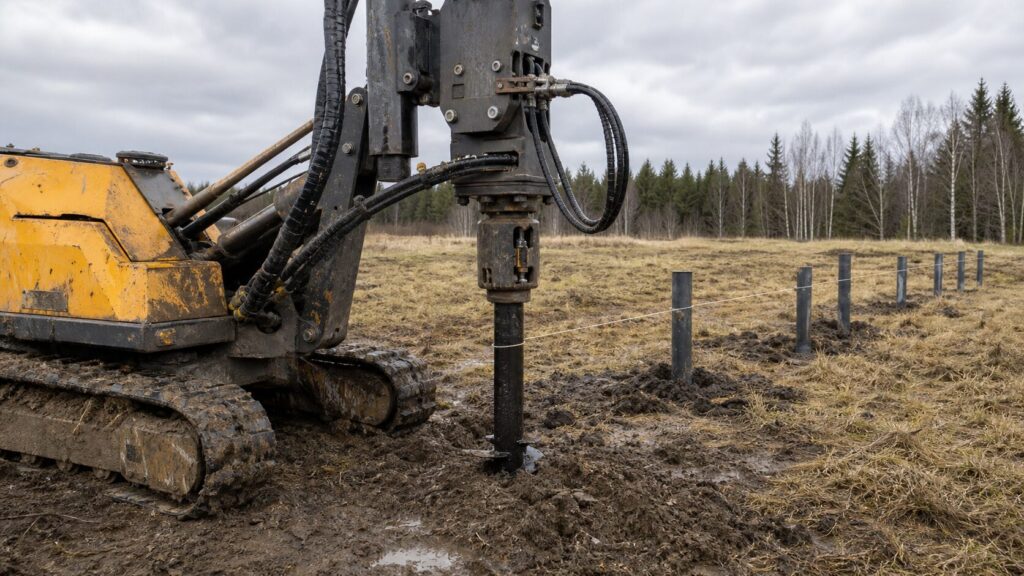

Пробное завинчивание
Одну сваю закручивают в характерной точке до проектной глубины и смотрят: на какой отметке пошёл плотный слой, ровно ли рос момент, не было ли провала. Что это даёт:
- фактическую длину свай вместо предположительной, а значит и точную смету;
- обнаружение торфа, старой засыпки или строительного мусора под верхним слоем;
- понимание, нужна ли лопасть большего диаметра или бетонирование ствола.
На 2026 год в СПб и области пробное завинчивание стоит 3 000–8 000 ₽ за сваю и обычно засчитывается в заказ. Изыскания с тремя скважинами обойдутся в 35 000–70 000 ₽.
Статические испытания по ГОСТ 5686-2020
Прямой способ узнать несущую способность: на сваю ступенями подают нагрузку и замеряют осадку. Методика — в ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». Испытание даёт право снизить γk с 1,4 до 1,2, то есть выжать из того же свайного поля примерно на 17 % больше. Стоит оно 25 000–70 000 ₽ за сваю и оправдано для тяжёлого дома или ангара.
Момент завинчивания как индикатор
Установка с гидровращателем показывает крутящий момент, и монтажники ориентируются на него постоянно. Сигнал рабочий: момент вышел на плотный слой — свая встала. Но нормативного коэффициента пересчёта момента в тонны в наших нормах нет, поэтому момент отвечает на вопрос «дошли или нет», а не «сколько тонн».
Три ошибки в оценке нагрузки
- Считать по диаметру ствола, забыв про лопасть: труба 108 мм с лопастью 250 и 350 мм различается почти вдвое. В прайсах диаметр лопасти пишут не всегда — спрашивайте.
- Брать максимум из таблицы: верхняя граница вилки — это плотный грунт и полное заглубление.
- Забывать про выдёргивание: навес или забор чаще вырывает ветром, чем продавливает. Вверх свая держит около 60–70 % от вдавливающей нагрузки.
Вывод: пять правил по нагрузке на сваю
- Считайте по лопасти, а не по стволу: труба отвечает за жёсткость и коррозионный запас, тонны даёт лопасть.
- Рабочий ориентир для каркасного и брусового дома в ЛО — свая 108 мм с лопастью 300 мм и 4 тонны на сваю.
- Без данных о грунте берите нижнюю границу вилки. Верхнюю — только под подтверждённый плотный слой.
- Торф и текучие грунты в расчёте не участвуют: лопасть опирается ниже них, на минеральный грунт.
- На незнакомом участке начинайте с пробного завинчивания. Оно дешевле одной лишней сваи и снимает риск ошибки в длине.
Подберём диаметр и длину свай под Ваш дом и грунт: посмотрите цены на винтовые сваи с монтажом или оставьте заявку на монтаж свайного фундамента — пробное завинчивание зачтём в стоимость заказа.
Частые вопросы
1. Какую нагрузку выдерживает свая 108 мм?
В плотном песке или тугопластичном суглинке при лопасти 300 мм и заглублении 2,5–3 м — 4–6 тонн допускаемой нагрузки. В мягкопластичном суглинке та же свая даст 2,5–3,5 тонны, в текучем грунте — около 2 тонн. Разброс в три раза нормален: работает не труба, а грунт под лопастью. Для сметы берут нижнюю границу и уточняют пробным завинчиванием
2. Сколько тонн держит свая 57 и 76 мм?
Свая 57 мм несёт 0,8–1,5 тонны и идёт под заборы и лёгкие навесы. Свая 76 мм с лопастью 200–250 мм держит 2–2,5 тонны в плотном грунте: хватает на террасу, теплицу, хозблок. Для дома оба диаметра слабы и по грунту, и по жёсткости: тонкая труба хуже сопротивляется боковым нагрузкам и морозному пучению
3. Можно ли увеличить несущую способность уже закрученной сваи?
Частично да. Сваю заглубляют ниже, если позволяют техника и остаток длины; бетонируют полость ствола ради устойчивости на изгиб; добавляют рядом сваи и связывают их усиленным ростверком. Заменить лопасть на большую после установки нельзя, поэтому дешевле один раз посчитать до монтажа
4. Нужен ли расчёт, если дом лёгкий?
Расчёт нужен всегда, вопрос в его глубине. Для бытовки хватит прикидки по таблице и пробного завинчивания, для газобетона или двух этажей — геология и расчёт по СП 24.13330.2021. Дом без расчёта опасен не тем, что свая продавится сразу, а неравномерной осадкой: одна часть сядет на 2 см, другая на 6, и по стенам пойдут трещины
5. Как проверить, что подрядчик посчитал нагрузку правильно?
Попросите три позиции: сбор нагрузок со снеговым районом, тип грунта под лопастью с обоснованием и допускаемую нагрузку на сваю с названным коэффициентом запаса. Если Вам называют только количество свай и цену — расчёта, скорее всего, нет
