Если коротко
Металлическая обвязка нужна там, где дерево не проходит по прогибу: под кирпичную печь, под стены из газобетона и блока, при шаге свай больше трёх метров. Обвязка свай швеллером 14–20 по ГОСТ 8240-97 закрывает почти любой частный дом. Уголок балкой почти не работает: его берут на укосины, опорные столики и лёгкие постройки. Сварка жёстче и дешевле, болты разбираются и не сжигают цинк. Металл дороже бруса в 2–2,5 раза.
Три случая, когда обвязка свай швеллером оправдана

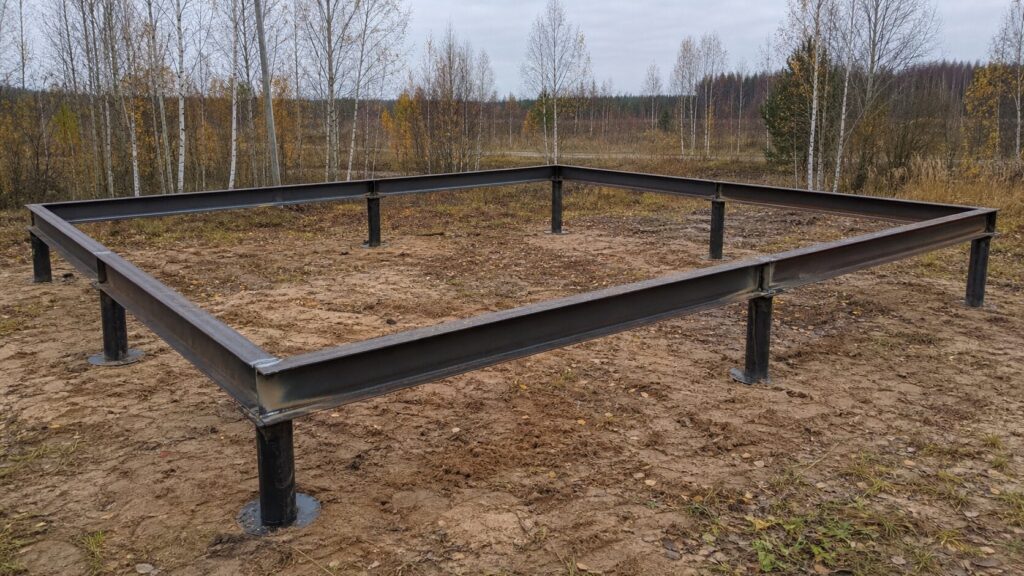

Обвязка свай швеллером — это стальной ростверк: балка, которая связывает сваи в жёсткую раму и распределяет нагрузку от стен между ними. От деревянной она отличается прежде всего жёсткостью: модуль упругости стали 206 000 МПа против 10 000 МПа у хвойного бруса. Уходят от дерева обычно из-за прогиба, а не из-за прочности. Брус 200×200 при шаге свай 3 метра не ломается — он провисает на сантиметр-полтора, и этого хватает, чтобы по кладке пошла трещина.
Случай 1. Кирпичная печь или камин
Печь из тысячи кирпичей с раствором весит 3,5–4,5 тонны, русская печь с лежанкой — до 6 тонн. Масса стоит на пятне около 1,5×1,5 метра и даёт порядка 1 800 кг на квадратный метр: в шесть-восемь раз больше обычной нагрузки от перекрытия. Решение двойное:
- Под печь ставится собственный куст из 4–6 свай, не связанный жёстко с полом дома: печь и дом дают разную осадку.
- Поверх куста варится рамка из швеллера 16–20, на неё кладётся плита основания печи.
Усилить под печь брусовую обвязку не выходит: нагрузка приходит в пролёт, а не на опору.
Случай 2. Стены из газобетона, кирпича или блока
Кладка почти не тянется. Прогиб основания в 10 мм на трёхметровом пролёте раскрывает шов и даёт наклонную трещину по блоку. Поэтому под кладку прогиб ограничивают жёстче — около 1/500 пролёта вместо привычных 1/250. Предельные прогибы даны в приложении Д СП 20.13330.2016 «Нагрузки и воздействия». Ориентиры погонной нагрузки для дома шириной 6 метров:
- Терраса, навес, беседка — 200–400 кг на погонный метр.
- Каркасная баня и хозблок — 400–700 кг/м, каркасник с мансардой — 800–1 200 кг/м.
- Одноэтажный газобетон D500 со стеной 300 мм — 1 500–2 200 кг/м.
- Двухэтажный газобетон или кирпич — от 2 500 кг/м.
Начиная примерно с 1 500 кг/м дерево требует сечения 200×250 и больше, а такой брус в Петербурге не купить в наличии.
Случай 3. Пролёт между сваями больше трёх метров
Иногда шаг свай не сократить: гаражные ворота 3,5 метра, проезд под навесом, пристройка вдоль стены существующего дома. Прогиб растёт как четвёртая степень пролёта: шаг вырос с 2,5 до 3,5 метра — прогиб увеличился почти вчетверо. В таких местах ставят локальную вставку: две сваи по краям проёма и швеллер между ними, остальной периметр остаётся деревянным.
Когда металл не нужен
- Одноэтажный каркасник или баня при шаге свай до 2,5 метра: брус 150×150 закрывает пролёт с запасом.
- Дом из бруса или бревна: нижний венец сам работает балкой.
- Терраса, беседка, хозблок, забор — всё, что легче 500 кг на погонный метр.
Разбор всех материалов и того, какую обвязку выбрать под объект, — в отдельной статье. Здесь только металл.
Швеллер, уголок и профильная труба: чем отличаются
Швеллер — основной профиль ростверка
Сортамент задаёт ГОСТ 8240-97 «Швеллеры стальные горячекатаные». У швеллера высокая стенка и две полки с одной стороны, поэтому на изгиб он даёт максимум момента сопротивления на килограмм металла. Ориентаций на свае три:
- Полками внутрь дома. Классика: снаружи ровная стенка под облицовку цоколя, внутрь полок ложатся лаги.
- Полками наружу. Когда обвязку зашивают листом и нужна полка под утеплитель.
- Полками вверх, «корытом». Ошибка: в профиль набирается вода и снег. Так кладут только под бетон.
Уголок — вспомогательный профиль, а не балка
Сортамент — ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные». Балкой уголок работает плохо: момент сопротивления у 100×100×8 около 21 см³ против 93 см³ у швеллера 16 при том же весе. Плюс косой изгиб — центр тяжести уголка не лежит в плоскости нагрузки, и балка под грузом закручивается. Где уголок на своём месте:
- Опорные столики под лаги, приваренные к стенке швеллера.
- Укосины и раскосы, которые не дают раме сложиться в параллелограмм.
- Обвязка лёгких построек с шагом свай до 2 метров: навес, дровяник, крыльцо.
- Косынки в углах и лаги забора.
Профильная труба — жёсткость на кручение
Квадратная труба по ГОСТ 30245-2012 симметрична и не заваливается набок. Минус — внутренняя полость: торцы заваривают заглушками, иначе внутри собирается конденсат.
Профиль | Вес, кг/пог. м | Момент сопротивления Wx, см³ | Цена, ₽/пог. м* |
Уголок 100×100×8 | 12,3 | 21 | 900–1 300 |
Труба 100×100×4 | 11,7 | 45 | 900–1 350 |
Швеллер 14У | 12,3 | 70 | 900–1 300 |
Швеллер 16У | 14,2 | 93 | 1 100–1 550 |
Труба 140×140×5 | 20,7 | 112 | 1 500–2 100 |
Швеллер 20У | 18,4 | 152 | 1 400–1 950 |
*Розница на металл в Петербурге, 2026 год, без резки и доставки. Геометрия — по сортаментам ГОСТ.
Вывод из таблицы: швеллер 14У и уголок 100×100×8 весят одинаково, но швеллер держит на изгиб втрое больше. Поэтому металлическая обвязка в частном доме почти всегда швеллерная, а уголок идёт на второстепенные узлы.
Какое сечение швеллера нужно под Вашу нагрузку
Балка между сваями проверяется по двум условиям: прочность стали и прогиб. Методика — СП 16.13330.2017 «Стальные конструкции». Ниже взята сталь С245 с расчётным сопротивлением 240 МПа, однопролётная схема и прогиб не больше 1/250.
Швеллер | Пролёт 3 м | Пролёт 4 м | Пролёт 5 м |
14У | 1 170 кг/м | 500 кг/м | 250 кг/м |
16У | 1 780 кг/м | 750 кг/м | 390 кг/м |
18У | 2 600 кг/м | 1 100 кг/м | 560 кг/м |
20У | 3 300 кг/м | 1 530 кг/м | 790 кг/м |
Вывод из таблицы: швеллер 16У при шаге свай 3 метра закрывает одноэтажный газобетонный дом, а на пяти метрах держит впятеро меньше — пролёт бьёт по несущей способности сильнее, чем сечение.
Три поправки к таблице
- Под кладку делите пополам: прогиб для газобетона и кирпича ограничивают 1/500.
- Неразрезная балка держит больше: швеллер одной плетью через три и более свай выигрывает 20–30%.
- Спаренный швеллер удваивает результат: два 14У стенка к стенке дают примерно то же, что один 18У.
Таблица помогает прикинуть сечение, но не заменяет проект. Требования к свайному основанию — в СП 24.13330.2021 «Свайные фундаменты».
Сварка или болты: чем крепить металл к сваям
Сварной узел
Сваю подрезают в горизонт, на торец варят пластину 200×200×8 мм, сверху ставят швеллер и приваривают угловым швом. Порядок работ:
- Подрежьте сваи в один горизонт по нивелиру, допуск по площадке — 5 мм на весь контур.
- Зачистите торец до чистого металла на 30–40 мм вниз от реза и приварите опорную пластину сплошным швом.
- Разложите швеллер и проверьте диагонали контура: расхождение не больше 10 мм на 10 метров.
- Прихватите профиль в четырёх точках и проварите основные швы. При пластине 8 мм минимальный катет углового шва — 5 мм, на практике варят 6 мм; типы соединений даны в ГОСТ 5264-80.
- Сбейте шлак, зачистите швы и брызги, загрунтуйте зачищенное в тот же день.
Как принимать работу сварщика — в разборе качества сварных соединений.
Болтовой узел
Сваю комплектуют фланцевым оголовком 250×250 мм с четырьмя отверстиями, швеллер сверлят по месту и стягивают болтами М12 или М16 класса прочности 5.8 с широкими шайбами и контргайками. Болты выигрывают на оцинкованных сваях, при работе без электричества и во временных конструкциях.
Сварка по горячему цинку выжигает покрытие вокруг шва. Если варить всё-таки нужно, цинк снимают шлифмашинкой на 40–50 мм в каждую сторону, а после сварки восстанавливают цинконаполненным составом с содержанием цинка в сухой плёнке от 85%. Проще этого избежать: оцинкованные сваи выпускаются с фланцами именно под болты.
Параметр | Сварка | Болты |
Жёсткость узла | Защемление, рама работает целиком | Шарнир, нужны раскосы |
Оцинковка | Выгорает на 30–50 мм от шва | Не повреждается |
Стоимость узла | Дешевле на 15–25% | Дороже на оголовках и метизе |
Разборность | Только болгаркой | Полная |
Исполнитель | Сварщик и генератор | Бригада без сварки |
Вывод из таблицы: на чёрных сваях под тяжёлый дом выбирают сварку, на оцинкованных и во временных конструкциях — болты. Общая логика крепления любой обвязки — в статье про крепление обвязки к винтовым сваям.
Цена вопроса: металл против бруса
Считаем дом 6×8: периметр 28 метров плюс внутренняя балка 6 метров — 34 погонных метра обвязки. Цены розничные, Санкт-Петербург, 2026 год. В материалы по металлу входят прокат, опорные пластины, электроды и грунт-эмаль.
Вариант обвязки, 34 пог. м | Материалы | Работа | Итого | ₽ за пог. м |
Брус 150×150 | 12 000–18 000 ₽ | 18 000–28 000 ₽ | 30 000–46 000 ₽ | 900–1 350 ₽ |
Труба 100×100×4 | 36 000–54 000 ₽ | 24 000–40 000 ₽ | 60 000–94 000 ₽ | 1 800–2 750 ₽ |
Швеллер 16У на сварке | 47 000–72 000 ₽ | 27 000–44 000 ₽ | 74 000–116 000 ₽ | 2 200–3 400 ₽ |
Швеллер 20У на сварке | 58 000–88 000 ₽ | 29 000–47 000 ₽ | 87 000–135 000 ₽ | 2 550–3 950 ₽ |
Вывод из таблицы: металлическая обвязка дороже брусовой примерно в 2,5 раза — на доме 6×8 это 45–70 тысяч рублей разницы, и окупается она только там, где дерево не проходит по расчёту. Свежие цифры — в разделе цены на винтовые сваи.
Защита металла и пять ошибок обвязки
Стальной ростверк живёт в сыром месте: брызги от отмостки, снежный подпор, конденсат в подполе. Требования к антикоррозионной защите задаёт СП 28.13330.2017. Порядок работ:
- Обеспыльте и обезжирьте металл, снимите окалину и рыхлую ржавчину щёткой или шлифмашинкой.
- Нанесите первый слой грунт-эмали, отдельно промазывая швы, кромки и внутренние углы полок.
- Через 6–24 часа нанесите второй слой перпендикулярно первому: толщина сухой плёнки — от 120 мкм.
- Осматривайте ростверк раз в год и подкрашивайте сколы.
Подробнее о защите металла — в разборе гидроизоляции свайно-винтового фундамента.
Ошибка 1. Швеллер уложен полками вверх
Профиль превращается в лоток: вода и снег стоят внутри, краска сходит за пару сезонов, стенка ржавеет изнутри. Развернуть полками вниз при монтаже ничего не стоит.
Ошибка 2. Металл покрашен без подготовки
Грунт-эмаль по прокатной окалине держится год-два и отслаивается пластами. Под плёнкой стоит влага, и металл ржавеет быстрее, чем непокрашенный.
Ошибка 3. Дерево положено прямо на металл
Металл зимой холоднее дерева, на нём выпадает конденсат, нижняя грань лаги мокнет круглый год. Между сталью и деревом идёт рубероид в два слоя, битумная лента или полоса ЭПДМ.
Ошибка 4. Рама без раскосов на высоких сваях
Сваи торчат из земли на 70–100 см, обвязка посажена на болтовые шарниры — контур качается. Диагонали из уголка 63×63×5 в двух-трёх пролётах каждой стены снимают вопрос.
Ошибка 5. Стык швеллера в пролёте
Стык допустим только над сваей и только с накладками: пластина 8–10 мм по стенке с обеих сторон, длиной от двух высот профиля. Стык посередине пролёта раскрывается под нагрузкой.
Вывод: четыре правила металлической обвязки
- Металл берут по одной из трёх причин: кладочные стены, кирпичная печь, пролёт больше трёх метров. В остальных случаях брус дешевле и достаточен.
- Сечение подбирайте по пролёту: при шаге свай 3 метра швеллер 16У держит 1 780 кг/м, при 5 метрах — уже 390 кг/м.
- Под газобетон и кирпич делите табличную нагрузку пополам.
- Красьте ростверк в два слоя по зачищенному металлу и кладите отсечную прокладку между сталью и деревом.
Планируете дом с тяжёлыми стенами или печью? Посмотрите цены на винтовые сваи с монтажом или закажите монтаж свайного фундамента — сечение швеллера и шаг свай под Ваш проект подберём бесплатно.
Частые вопросы
1. Какой швеллер нужен под обвязку свай для дома 6×8?
Зависит от шага свай и стен. Для каркасного дома при шаге 2–2,5 метра металл вообще не обязателен. Если стены из газобетона и шаг свай 2,5–3 метра, рабочий вариант — швеллер 16У или 18У по периметру и под несущей перегородкой. Ориентир: одноэтажный газобетон даёт 1 500–2 200 кг на погонный метр, а 16У на трёхметровом пролёте держит 1 780 кг/м. Под кладку запас нужно удвоить — уменьшить шаг свай или взять 18–20
2. Можно ли сделать обвязку из уголка вместо швеллера?
Для навеса, дровяника или крыльца с шагом свай до 2 метров — можно, уголок 75×75×6 или 100×100×8 справится. Под дом — нет: момент сопротивления втрое ниже, чем у швеллера того же веса, плюс уголок закручивается под нагрузкой
3. Как соединить металлическую обвязку с деревянными лагами пола?
Тремя способами. Лагу кладут сверху на полку швеллера через отсечную прокладку и крепят глухарями в просверленные отверстия. Лагу заводят внутрь профиля на приваренные столики из уголка 50×50 — пол выходит вровень с обвязкой. Третий вариант — стальные балочные опоры на болтах к стенке. Металл сверлят до покраски
4. Нужны ли оголовки, если обвязка металлическая?
Пластина на торце сваи нужна всегда. Без неё швеллер опирается на кольцо стенки трубы площадью около 13 см², и узел работает на смятие. Минимум — квадрат 200×200 мм из листа 8 мм на сплошном шве, под болты берут заводской фланцевый оголовок. Как подобрать размер — в статье про выбор оголовков
5. Ржавеет ли швеллер быстрее, чем сама свая?
Быстрее. Ствол закручен в грунт, где кислорода мало. Ростверк стоит на воздухе и за год проходит десятки циклов увлажнения. Отсюда правило: свая может быть чёрной с заводским покрытием, а обвязка красится на объекте в два слоя и осматривается ежегодно
