Если коротко
СП 24.13330.2021 — действующий свод правил по свайным фундаментам, актуализированная редакция СНиП 2.02.03-85. Написан он для проектировщиков, но четыре его идеи прямо касаются Вашего дома. Свая опирается на несущий слой грунта, а не «ниже глубины промерзания». Несущую способность делят на коэффициент надёжности. Подтверждают её полевыми испытаниями по ГОСТ 5686. Фундамент проверяют ещё и по осадке. Ниже — эти требования простым языком и чек-лист, что спросить с подрядчика до подписания договора.
Что такое СП 24.13330 и обязателен ли он для частного дома
Что это за документ
СП 24.13330.2021 «Свайные фундаменты» утверждён приказом Минстроя России от 14 декабря 2021 года № 926/пр и введён в действие 15 января 2022 года. Это актуализированная редакция СНиП 2.02.03-85: текст переписан, но логика расчёта осталась советской. В 2023 году к своду вышло Изменение № 1.
Винтовые сваи в норме есть: в классификации это конструкция «как минимум из одной металлической винтовой лопасти (спирали) и трубчатого металлического ствола». То есть полноценный тип свай по СП, а не самодеятельность дачников.
Обязателен ли свод правил на Вашем участке
Формально — нет. Для объектов ИЖС Градостроительный кодекс не требует проектную документацию, экспертизу дом не проходит, надзор на участок не приезжает.
Практический смысл остаётся. СП 24.13330 — общий язык для разговора с подрядчиком о цифрах. Когда в договоре написано «несущая способность сваи 5 тонн», вопрос «по какому пункту посчитано и с каким коэффициентом» отделяет расчёт от рекламы.
Какие разделы читать частнику
Раздел СП 24.13330.2021 | О чём | Нужен ли Вам |
5. Общие положения | Изыскания, геотехнические категории, испытания | Да, целиком |
6. Виды свай | Классификация, в том числе винтовые | Бегло, ради терминов |
7. Расчёт свай и фундаментов | Несущая способность, коэффициенты, осадки | Да, ключевой |
8–9. Конструирование, ростверки | Шаг свай, узлы, армирование | Бегло, по своей схеме |
10 и далее. Особые условия | Мерзлота, сейсмика, просадочные грунты | Нет, если участок обычный |
Вывод из таблицы: из всего свода Вам практически нужны разделы 5 и 7 — там про изыскания, испытания и тонны на сваю, то есть про всё, за что Вы платите.
Сначала грунт: чего норма требует до проектирования
Изыскания как отправная точка
Норма начинает не со свай, а с грунта. Пункт 5.1 требует назначать инженерно-геологические изыскания по СП 47.13330.2016 с учётом геотехнической категории объекта. Несущая способность сваи зависит от грунта, а не от металла: одна и та же свая 108 мм держит 6 тонн в плотном суглинке и уходит в торф под собственным весом.
Геотехническая категория — оценка сложности объекта: насколько он ответственный и насколько сложные под ним грунты. Категорий три; одноэтажный каркасный дом на ровном участке с однородным суглинком — обычно первая.
Когда участок перестаёт быть простым
- торф, ил или заторфованный грунт в пятне застройки;
- уклон больше 10–12 градусов или близкий откос;
- насыпной грунт неизвестного происхождения;
- верховодка, стоящая вода в шурфе весной;
- постройка соседа ближе трёх метров от свай.
Если полноценных изысканий не будет
Геология под частный дом в Петербурге и области на 2026 год стоит 35 000–80 000 ₽ за три-четыре скважины с отчётом. Минимальная замена — пробное завинчивание одной-двух свай с записью, на какой глубине свая пошла туго. Цифр для расчёта по СП это не даёт, но показывает отметку несущего слоя. Как грунты области влияют на выбор сваи, разбираем в статье про грунты Ленобласти.
Глубина сваи: норма считает от несущего слоя, а не от промерзания
Что написано в СП на самом деле
Частое заблуждение: «по нормам свая должна быть ниже глубины промерзания». В СП 24.13330 такого требования нет. Норма говорит другое: нижние концы свай опирают на прочные грунты, прорезая слабые слои. Заглубление нижнего конца в несущий слой — не менее 1,0 м в обычные дисперсные грунты и не менее 0,5 м в крупнообломочные, гравелистые, крупные и средней крупности пески и в глинистые грунты с показателем текучести не более 0,1.
Показатель текучести — характеристика из отчёта об изысканиях: насколько глина твёрдая. Значение 0,1 и ниже — полутвёрдая и твёрдая глина, ей хватает полуметра заглубления.
Отсюда главное: глубину задаёт отметка прочного грунта. Если плотный суглинок начинается с 2,8 м, свая длиной 2,5 м не работает, сколько её ни закручивай.
Промерзание важно, но по другой причине
Глубина промерзания в нормах — это зона морозного пучения. Пучинистый грунт при замерзании расширяется и цепляется за ствол по касательной, выталкивая сваю вверх. Расчётную глубину сезонного промерзания определяют по СП 22.13330.2016: для Петербурга и области это 1,2–1,5 м в зависимости от грунта.
Отсюда два следствия. Лопасть должна быть заметно ниже зоны промерзания, чтобы её не выдавливало. Под лопастью должен быть несущий грунт, иначе анкеровки не хватит и сваю потянет вверх.
Как длину назначают в жизни
- Берут отметку несущего слоя из изысканий или пробного завинчивания.
- Прибавляют нормативное заглубление в этот слой — 0,5–1,0 м.
- Добавляют высоту свай над землёй по проекту цоколя, обычно 0,3–0,7 м.
- Округляют вверх до стандартной длины ствола и закладывают запас на подрезку.
Разбор с примерами — в статье про глубину закручивания свай.

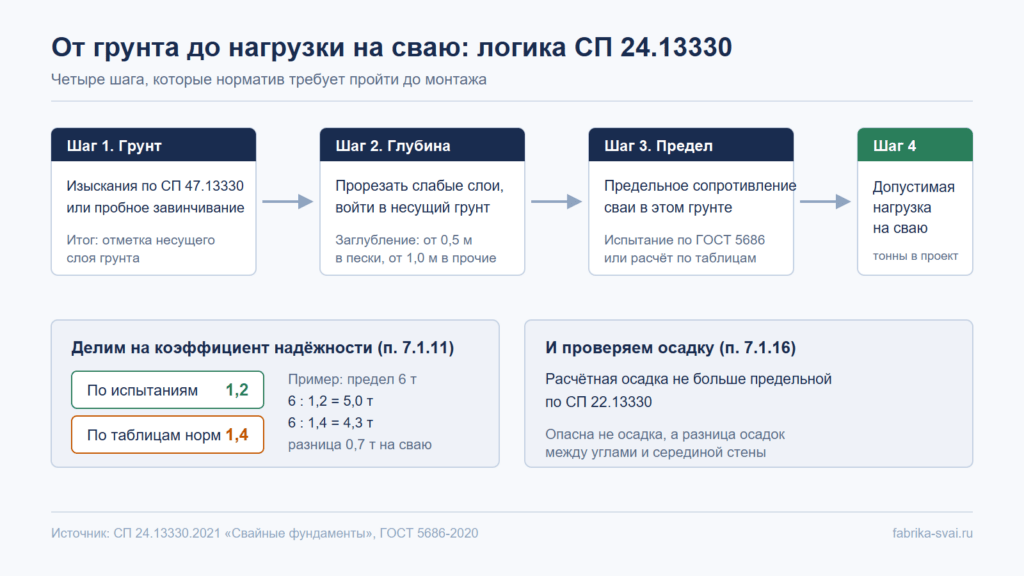

Несущая способность: почему в норме два разных коэффициента
Что такое коэффициент надёжности по грунту
Свая не «держит 5 тонн» сама по себе. Сначала определяют предельное сопротивление — нагрузку, при которой свая начинает уходить вниз. Затем делят его на коэффициент надёжности по грунту, и результат идёт в расчёт как допустимая нагрузка. Пункт 7.1.11 задаёт два значения коэффициента.
Как определена несущая способность | Коэффициент надёжности | Что это значит для Вас |
По результатам полевых испытаний свай | 1,2 | Запас минимальный: цифра получена на Вашем грунте |
По расчёту с таблицами норм и данным изысканий | 1,4 | Запас больше: таблицы усреднённые |
Без изысканий и без испытаний | Нормой не предусмотрено | Расчёта нет, есть оценка подрядчика по опыту |
Вывод из таблицы: норма поощряет тех, кто проверяет грунт на месте, — за испытание она разрешает нагрузить сваю сильнее.
Считаем разницу в тоннах
Возьмём сваю с предельным сопротивлением 6 тонн.
- по испытаниям: 6 ÷ 1,2 = 5,0 т допустимой нагрузки;
- по расчёту с таблицами: 6 ÷ 1,4 ≈ 4,3 т допустимой нагрузки.
Разница — 0,7 тонны на сваю, на поле из 20 свай около 14 тонн. Поэтому на крупных объектах испытания делают всегда: они окупаются экономией на количестве свай.
Почему цифра из прайса — ещё не несущая способность
В прайсах пишут «свая 108×300 — до 5 тонн». Эта цифра про прочность стали и лопасти, то есть про то, как свая сделана, а не про грунт. По СП несущая способность — минимум из двух величин: по материалу и по грунту, и в Ленобласти ограничением оказывается грунт. Механику передачи нагрузки разбираем в материале принцип работы и несущая способность винтовых свай.
Осадка: второй расчёт, о котором забывают
Пункт 7.1.16 требует, чтобы расчётная осадка не превышала предельного значения; сами предельные значения берут из СП 22.13330. Даже если каждая свая выдерживает нагрузку, фундамент может осесть неравномерно. Опасна не осадка, а разница осадок между углами и серединой стены.
Нагрузки берут по СП 20.13330.2016. Петербург и область — третий снеговой район, нормативный вес снегового покрова 1,5 кПа, то есть 150 кг на квадратный метр кровли в плане. Для дома 8×10 это дополнительные 12 тонн зимой.
Испытания свай по ГОСТ 5686: норма и реальность
Что требует свод правил
Пункт 5.2 рекомендует испытания эталонных и натурных свай по ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». Число и виды испытаний назначают программой работ по приложению А этого ГОСТа: учитывают грунтовые условия, геотехническую категорию, количество свай и данные по таким же сваям рядом.
Отдельно норма оговаривает: при выдёргивающих, горизонтальных и знакопеременных нагрузках необходимость опытных работ определяют авторы проекта. Забор и причал нагружают сваю иначе, чем дом.

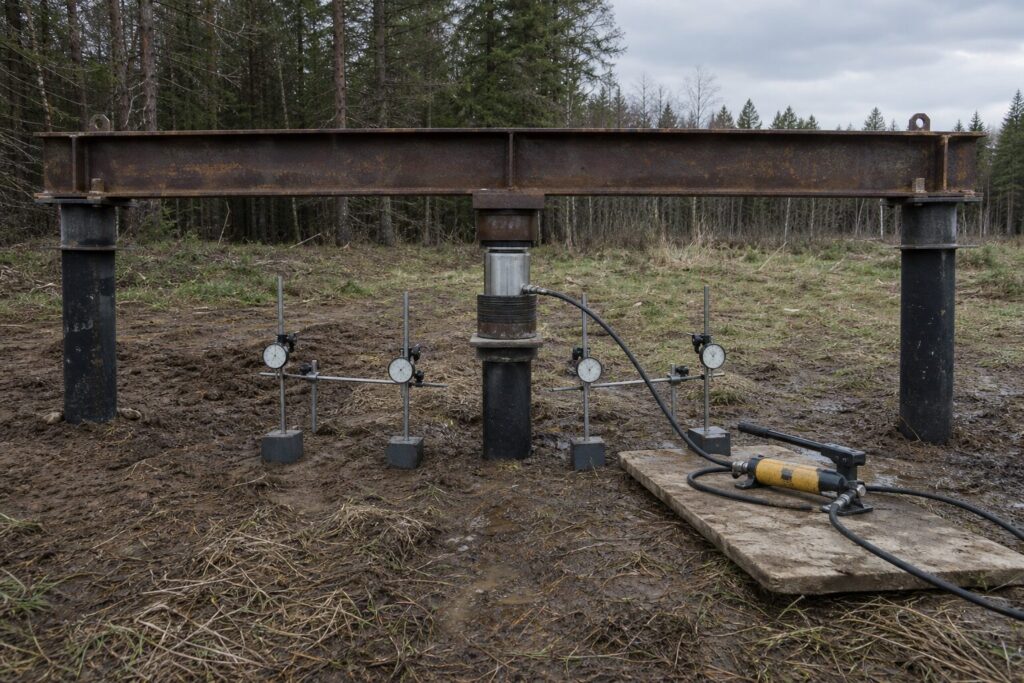

Как выглядит статическое испытание
- Завинчивают опытную сваю — такую же, как проектные, и на ту же глубину.
- Ставят упорную конструкцию: анкерные сваи с балкой или платформу с грузом.
- Домкратом нагружают сваю ступенями, каждую держат до стабилизации осадки.
- Записывают осадку прогибомерами и строят график «нагрузка — осадка».
- По графику определяют предельное сопротивление и пишут протокол.
Контрольное завинчивание — не замена испытанию
На частных объектах вместо испытания смотрят, как растёт усилие на машине к концу погружения. Процедура полезная, но природа у неё другая.
Процедура | Что показывает | Документ | Цена, СПб, 2026 |
Статическое вдавливание по ГОСТ 5686 | Предельное сопротивление сваи в цифрах | Протокол с графиком | 35 000–90 000 ₽ за сваю |
Контрольное завинчивание пробной сваи | Глубину несущего слоя, косвенно плотность грунта | Запись в журнале погружения | 3 000–9 000 ₽ |
Инженерно-геологические изыскания | Разрез грунтов и их характеристики | Технический отчёт | 35 000–80 000 ₽ за 3–4 скважины |
Вывод из таблицы: полноценное испытание под частный дом обычно дороже разумного, а геология плюс пробное завинчивание закрывают вопрос за сопоставимые деньги.
Что реально проверить у подрядчика: чек-лист по норме
- Спросите, на какой отметке лежит несущий слой и откуда это известно: отчёт изысканий, пробное завинчивание или «здесь у всех так».
- Уточните, какая нагрузка принята на сваю и как получена — по паспорту изделия или по грунту с коэффициентом надёжности.
- Проверьте, учтён ли снег: 150 кг на квадратный метр кровли по СП 20.13330.
- Запросите журнал погружения: номер сваи, длина, фактическая глубина, отметка после подрезки.
- Возьмите исполнительную схему свайного поля с фактическими координатами, а не проектную картинку.
- Сверьте отклонения с допусками по СП 45.13330.2017: по таблице 12.1 отклонение оси сваи от вертикали — не более 2%, смещение в плане при однорядном расположении — ±0,2 диаметра поперёк ряда и ±0,3 вдоль.
- Убедитесь, что недокрученные сваи отмечены отдельно и по ним есть решение.
Красный флаг — свая, ушедшая на всю длину без роста усилия: несущий слой не найден. Решения два, наращивание ствола или перенос, но не «оставим, дом лёгкий». Чем это заканчивается, разбираем в статье что будет, если сваи поставить без расчёта.
Вывод: пять правил из СП 24.13330 для частного дома
- Длину сваи задаёт отметка несущего слоя плюс заглубление 0,5–1,0 м в него, а не глубина промерзания.
- Заявленная нагрузка на сваю делится на коэффициент надёжности: 1,2 после испытаний, 1,4 после расчёта по таблицам.
- Цифра из прайса — прочность изделия. Несущую способность определяет грунт, и она бывает меньше.
- Испытания по ГОСТ 5686 под частный дом делают редко, но геология и пробное завинчивание нужны всегда.
- Журнал погружения и исполнительная схема — документы, которые Вы вправе получить.
Нужен расчёт по нормам, а не по опыту соседа? Посмотрите цены на винтовые сваи с монтажом или как мы монтируем сваи в СПб и Ленобласти — по Вашему участку подскажем длину и количество свай бесплатно.
Частые вопросы
1. Какая редакция СП по свайным фундаментам действует сейчас
Действует СП 24.13330.2021 с Изменением № 1. Редакция 2011 года заменена и применяется только к проектам, начатым по старым нормам. Если подрядчик ссылается на СНиП 2.02.03-85, ошибки нет: СП 2021 года — его актуализированная редакция. Но номера пунктов и часть коэффициентов изменились, и расчёт по СНиП стоит перепроверить
2. Обязательно ли соблюдать СП 24.13330 при строительстве дачного дома
Юридически — нет: для объектов ИЖС проектная документация и экспертиза не требуются, проверять соблюдение норм некому. Фактически норма остаётся единственным критерием оценки расчёта подрядчика. При споре о гарантии эксперт тоже опирается на свод правил, а не на устные договорённости
3. Можно ли по СП ставить дом на сваи без ростверка
Норма не запрещает: ростверк объединяет головы свай, и его роль может выполнять несущая обвязка каркасного дома или брус нижнего венца. Условие одно — конструкция сверху должна перераспределять нагрузку между сваями. Под тяжёлые стены из газобетона или кирпича ростверк обязателен
4. Кто должен делать расчёт свайного поля — подрядчик или проектировщик
По норме расчёт выполняет проектная организация на основании изысканий. На частных объектах его чаще делает подрядчик, и для ИЖС это законно. Просите расчёт в письменном виде: количество свай, принятая нагрузка на сваю, источник цифры. Отказ показать расчёт — повод искать другого исполнителя
5. Нужны ли испытания свай, если рядом уже стоят дома на сваях
Данные по соседним объектам учитывать можно: ГОСТ 5686-2020 разрешает принимать во внимание документированные сведения о таких же сваях в аналогичных грунтах. Но «сосед поставил, стоит» документированными сведениями не считается. Грунт меняется на дистанции в десятки метров, особенно рядом с торфяниками и мелиоративными канавами
