Введение

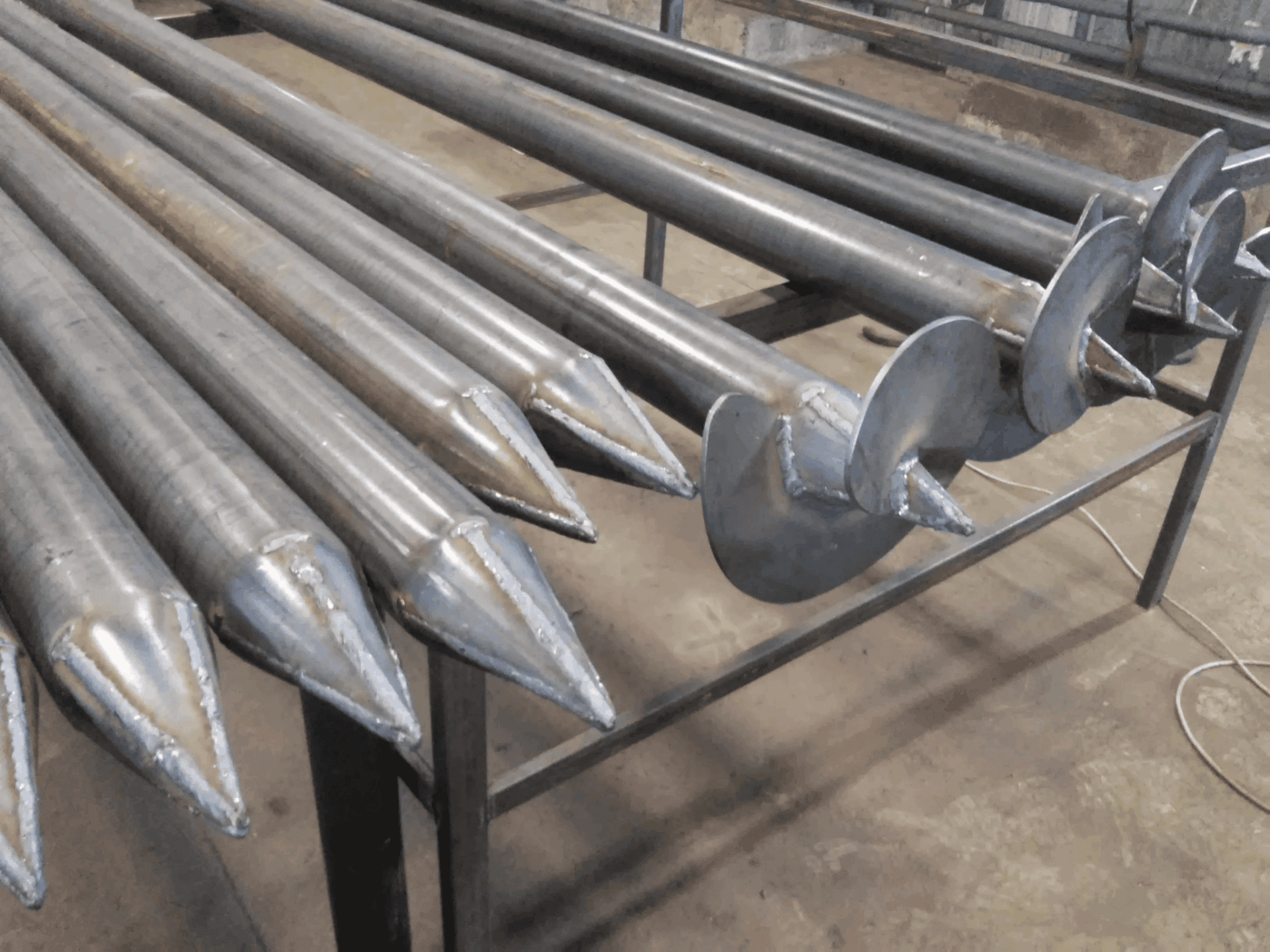

Фундамент на сваях — это конструкция, где цена ошибки скрыта глубоко под землей. В отличие от надземных узлов, сварка свай подвергается экстремальным нагрузкам еще на этапе монтажа: при завинчивании лопасть винтовой сваи работает на разрыв, а арматурные каркасы забивных опор испытывают колоссальную вибрацию и динамические удары. Если на этом этапе обнаружатся некачественные швы, последствия будут фатальными — от деформации фундамента до полной потери несущей способности здания.
Контроль качества сварных соединений — это не просто визуальный осмотр «красивого чешуйчатого рисунка». Это комплекс мероприятий, регламентированных государственными стандартами, который включает в себя проверку геометрии, сплошности и структуры металла. Профессиональный подход к этому вопросу позволяет исключить такие критические дефекты, как непровары, шлаковые включения и микротрещины, которые со временем становятся очагами коррозии.
В этом руководстве мы разберем, как самостоятельно и с привлечением специалистов проверить надежность сварных узлов, на какие пункты ГОСТ 14098-2014 и СНиП 3.03.01-87 стоит обратить внимание и как зафиксировать результаты проверки в исполнительной документации.
Нормативная база и документация: на что опираться при проверке
Качество сварки в строительстве жестко регламентировано. Если сварка свай выполняется «на глаз» без соблюдения стандартов, такой фундамент нельзя считать безопасным. Основным документом в этой области является ГОСТ 14098-2014, который описывает типы, конструкцию и размеры сварных соединений арматуры и закладных изделий железобетонных конструкций.
Государственные стандарты и строительные нормы
Для полноценного технического надзора необходимо ориентироваться на следующие документы:
ГОСТ 14098-2014: определяет требования к сварным швам, их геометрии и допустимым отклонениям.
СНиП 3.03.01-87 (актуализированная редакция): регламентирует правила производства и приемки работ при возведении несущих и ограждающих конструкций.
Технологическая карта (ТК): внутренний документ производства, описывающий последовательность операций, режимы сварки и используемые материалы (электроды, сварочный ток).
Аттестация специалистов (НАКС)
Одним из главных признаков качества на производстве является наличие у сварщиков удостоверений НАКС (Национальное Агентство Контроля Сварки). Это означает, что специалист прошел государственную аттестацию, подтвердил свои навыки и имеет право работать на объектах повышенной опасности.
Совет эксперта: при проверке подрядчика всегда запрашивайте копии удостоверений сварщиков и свидетельство об аттестации сварочного оборудования. Номер удостоверения можно проверить в открытом реестре на сайте Национального Агентства Контроля Сварки. Если данных там нет — перед вами самоучка, чья работа не гарантирует надежности.
Пакет документов для приемки работ
Профессиональный контроль качества невозможен без ведения исполнительной документации. Вот перечень документов, которые должны быть предоставлены заказчику:
Документ | Что подтверждает | Почему это важно |
Журнал сварочных работ | Фиксирует каждую сваю, дату сварки, фамилию сварщика и погодные условия. | Позволяет отследить исполнителя и условия работы при обнаружении брака. |
Акт освидетельствования скрытых работ | Подтверждает, что швы проверены до того, как их закроют грунтом или бетоном. | Юридическое подтверждение того, что фундамент принят технадзором. |
Сертификаты на материалы | Качество используемой стали и электродов (например, марок УОНИ или АНО). | Исключает использование «сырого» или некачественного металла. |
Наличие этой базы гарантирует, что предприятие относится к производству ответственно, а выявленные позже некачественные швы будут признаны гарантийным случаем, подлежащим исправлению.
Визуально-измерительный контроль (ВИК): выявляем внешние дефекты
ВИК — это первичный метод неразрушающего контроля, который должен проводиться для 100% сварных соединений. На производстве этот этап выполняет аттестованный дефектоскопист или контролер отдела технического контроля. Основная цель — убедиться, что геометрия шва соответствует чертежам, а на поверхности металла отсутствуют видимые нарушения.
Геометрия и подготовка кромок
Качественная сварка свай начинается еще до зажигания дуги. Чтобы металл проварился на нужную глубину, на деталях должна быть снята фаска (скос кромки). Если сварка ведется «встык» по толстому металлу без подготовки кромок, шов получится поверхностным и хрупким.
При проверке готового соединения измеряются следующие параметры:
Катет шва: расстояние от границы шва до плоскости другой детали. Он должен строго соответствовать проектной документации. Слишком малый катет не обеспечит прочности, а избыточный — приведет к перегреву металла и росту внутренних напряжений.
Плавность перехода: шов должен плавно переходить к основному металлу без резких ступенек и «зарубок».
Распространенные внешние дефекты
Даже если шов выглядит «красивым», он может содержать некачественные швы, которые приведут к разрушению при погружении сваи.
Список дефектов, которые можно выявить при осмотре:
Подрез основного металла: это канавка (углубление) вдоль границы шва. Это опасный дефект, так как он уменьшает рабочее сечение металла и становится местом концентрации напряжений, где в будущем пойдет трещина.
Наплывы: излишки сварочного металла, которые натекли на поверхность, но не сплавились с ней. Под наплывом часто скрываются непровары и шлак.
Кратеры: незаваренные углубления в конце шва (место обрыва дуги). Кратер — это потенциальный очаг разрушения, так как в этом месте металл наиболее тонкий и пористый.
Чешуйчатость и поры: поверхность должна иметь равномерный рисунок. Наличие видимых отверстий (пор) говорит о плохой газовой защите или использовании отсыревших электродов.
Вид дефекта | Как выглядит при осмотре | Почему это опасно |
Подрез | Узкая канавка по краю шва | Создает «линию надлома», снижает несущую способность. |
Наплыв | Натекший металл без сплавления | Скрывает внутренние полости и непровары. |
Кратер | Воронка в конце сварочного валика | Место, с которого начинается усталостное разрушение. |
Брызги металла | Мелкие застывшие капли вокруг шва | Повреждают защитное покрытие, ускоряют коррозию. |
Совет эксперта: для качественного осмотра используйте специальный шаблон сварщика (УШС). Он позволяет с точностью до миллиметра измерить высоту валика, глубину подреза и реальный катет шва. Если швы покрыты толстым слоем краски, визуальный контроль считается недействительным — проверка должна проводиться строго по чистому металлу или после зачистки шва до блеска.
Внутренние нарушения: непровар, шлаковые включения и микротрещины
Внутренние дефекты возникают из-за нарушения технологии: неправильно выбранной силы тока, высокой скорости ведения дуги или использования некачественных материалов. В условиях, когда выполняется сварка свай, такие нарушения критически снижают несущую способность фундамента.
Основные виды скрытых дефектов
Непровар (отсутствие сплавления): это участок, где металл шва не соединился с основным металлом или предыдущим слоем. Это самый опасный дефект. При погружении сваи в плотный грунт на такое соединение ложится вся нагрузка, и из-за отсутствия сцепления лопасть или арматурный каркас могут просто оторваться.
Шлаковые включения: неметаллические частицы, которые не успели всплыть на поверхность сварочной ванны и застыли внутри шва. Они создают пустоты, уменьшая полезное сечение шва, и становятся очагами коррозии.
Газовые поры: мелкие полости, заполненные газом. Появляются при сварке влажными электродами или при сильном ветре (если не обеспечена защита зоны сварки). Большое скопление пор делает шов похожим на «швейцарский сыр», лишая его прочности.
Горячие и холодные микротрещины: возникают из-за резкого охлаждения или избыточных напряжений в металле. Трещина имеет свойство «расти» под нагрузкой, что в итоге приводит к внезапному разрушению опоры.
Пережог: возникает при чрезмерном нагреве металла. Структура стали становится крупнозернистой и хрупкой, как чугун. Такой шов может лопнуть даже от легкого удара.
Таблица: влияние внутренних дефектов на эксплуатацию
Дефект | Техническая причина | Последствие для фундамента |
Непровар | Малая сила тока, отсутствие фаски | Отрыв лопасти при завинчивании или просадка дома. |
Газовые поры | Влажные электроды (АНО, УОНИ) | Снижение герметичности шва и быстрая коррозия. |
Микротрещины | Нарушение режима охлаждения | Разрушение фундамента через 2–3 года под весом здания. |
Шлак внутри | Низкая квалификация сварщика | Концентрация напряжений в одной точке и излом. |
Почему это важно для свай?
Специфика свайного фундамента в том, что после монтажа швы оказываются в агрессивной среде (грунтовые воды, соли). Если внутри шва есть поры или шлак, коррозия шва пойдет вглубь металла в несколько раз быстрее. Спустя 10 лет такой шов может полностью превратиться в труху, хотя снаружи слой краски будет выглядеть целым.
Совет эксперта: чтобы косвенно оценить вероятность наличия внутренних дефектов, обратите внимание на оборудование. Использование современных сварочных инверторов постоянного тока снижает риск появления пор и шлака по сравнению со старыми трансформаторами переменного тока. Если сварка ведется «в поле» под дождем без навеса — риск непровара и пор возрастает до 90%.
Методология проверки: неразрушающий контроль (НК)
Профессиональный контроль качества подразумевает использование высокотехнологичного оборудования. Если визуальный осмотр выявляет 30% брака, то методы неразрушающего контроля позволяют довести точность диагностики до 99%.
Ультразвуковая дефектоскопия (УЗК)
Это самый популярный и эффективный метод проверки свай. Дефектоскопист использует специальный прибор, который посылает ультразвуковые волны сквозь металл.
Как это работает: если внутри шва есть непровар, трещина или шлаковое включение, волна отразится от него, и прибор зафиксирует эхо-сигнал.
Что выявляет: ультразвук идеально находит внутренние пустоты и несплавления, которые невозможно увидеть снаружи.
Капиллярная дефектоскопия
Этот метод используется для поиска мельчайших поверхностных и подповерхностных трещин, которые не видны человеческому глазу.
Процесс: На очищенную сварку наносится специальный яркий краситель (пенетрант). Он проникает в самые тонкие щели. После удаления излишков наносится проявитель, который «вытягивает» краску из трещин, делая их яркими и заметными.
Эффективность: Позволяет вовремя заметить горячие и холодные микротрещины, которые могут привести к разрушению фундамента под нагрузкой.
Сравнение методов контроля качества
Для выбора оптимального способа проверки можно ориентироваться на следующую таблицу:
Метод контроля | Что проверяет | Преимущества | Ограничения |
ВИК (Визуальный) | Внешние дефекты, катет шва | Быстрота, отсутствие дорогого оборудования | Не видит внутренние пустоты и непровары |
УЗК (Ультразвук) | Внутренние дефекты, толщину металла | Высокая точность, безопасность для людей | Требует высокой квалификации дефектоскописта |
Радиографический (Рентген) | Плотность шва, наличие пор | Дает наглядный снимок внутреннего состояния | Дороговизна, радиационная опасность, сложность в полевых условиях |
Капиллярный | Микротрещины на поверхности | Простота, наглядность результатов | Только для дефектов, выходящих на поверхность |
Когда нужен лабораторный контроль?
Для частного домостроения (бани, легкие заборы) обычно достаточно качественного визуального контроля. Однако аттестованная лаборатория обязательна в следующих случаях:
Строительство тяжелых капитальных домов (кирпич, бетонные блоки).
Промышленное строительство и коммерческие объекты.
Работа на сложных, подвижных грунтах, где некачественные швы гарантированно приведут к аварии.
Совет эксперта: если Вы сомневаетесь в качестве сварки, закажите выборочную ультразвуковую проверку 5–10% свай из партии. Это стоит недорого по сравнению со стоимостью всего фундамента, но дает юридически значимый результат. По итогам проверки лаборатория должна выдать протокол испытаний — это Ваш главный документ в случае судебных споров.
Эксплуатационные риски и последствия: цена пренебрежения качеством
Сварной узел — это зона, где структура металла меняется под воздействием температуры. Если сварка свай выполнена с нарушениями, этот узел становится самым слабым звеном во всей конструкции фундамента.
Механика разрушения
Главная опасность, которую несут в себе некачественные швы, — это концентрация напряжений. Любой непровар или подрез основного металла работает как надпил на стекле. При возникновении нагрузки (например, при морозном пучении грунта или увеличении веса дома после меблировки) напряжение скапливается именно в месте дефекта.
Это приводит к следующим последствиям:
Усталостное разрушение: Металл не ломается сразу, но из-за постоянных микроподвижек грунта в зоне дефекта образуется усталостная трещина. Со временем она разрастается, и шов лопается.
Снижение несущей способности: Если лопасть винтовой сваи держится на «прихватках» вместо полноценного шва, при завинчивании в плотные слои (морена, тугопластичная глина) она может просто деформироваться или оторваться, превратив сваю в бесполезную трубу.
Ускоренная коррозия шва: В местах, где есть шлаковые включения или поры, защита металла (краска или цинк) держится крайне плохо. Влага проникает внутрь самого шва, и коррозия съедает соединение изнутри, где её невозможно заметить при плановом осмотре цоколя.
Влияние на металлический ростверк
Проблемы со сваркой касаются не только самих опор, но и того, как выполнена обвязка швеллером. Некачественное соединение балок ростверка между собой приводит к тому, что фундамент перестает работать как единая жесткая рама. Дом начинает «дышать», что особенно критично для строений из блоков или кирпича.
Как не допустить ошибку: пошаговый алгоритм для заказчика
Чтобы контроль качества на вашем объекте был эффективным, рекомендуем придерживаться следующего алгоритма действий. Эти простые шаги помогут выявить брак до того, как он станет фатальным.
Практические шаги при приемке:
Осмотр до покраски: Требуйте возможности осмотреть сваи или элементы ростверка до нанесения защитного покрытия. Краска идеально скрывает подрез основного металла и поры.
Проверка расходных материалов: Уточните, какие используются электроды. Для ответственных конструкций из низколегированной стали стандартом являются марки УОНИ 13/45 или 13/55. Марки типа АНО более просты в работе для новичков, но часто дают больше шлака.
Тест «на звон»: При ударе молотком по качественному сварному соединению звук должен быть звонким и чистым. Глухой, дребезжащий звук может косвенно указывать на наличие внутренних пустот или трещин.
Требование документов: Убедитесь, что на объекте ведется журнал сварочных работ. В нем должно быть указано, кто варил, когда и при каких погодных условиях (сварка во время сильного дождя или снегопада без навеса запрещена).
Совет эксперта: обратите внимание на сварочный аппарат. Профессионалы используют мощные инверторы, работающие на постоянном токе. Сварка переменным током от старых трансформаторов дает гораздо больше брызг и чаще приводит к таким дефектам, как непровар и зашлаковка шва. Качественный шов должен иметь мелкочешуйчатую структуру без резких перепадов высоты.
Заключение
Проверка сварных соединений — это ключевой этап технического надзора, который нельзя делегировать случаю. Понимание того, как выглядит подрез, чем опасен непровар и почему важен ГОСТ 14098-2014, делает вас из простого покупателя осведомленным заказчиком, которого невозможно обмануть красивыми обещаниями.
Помните, что фундамент — это единственная часть дома, ремонт которой может стоить дороже самого строительства. Инвестируя время в контроль качества на этапе сварки и монтажа, Вы обеспечиваете стабильность и безопасность своего дома на многие десятилетия. Качественные швы, выполненные аттестованными специалистами и проверенные методами визуального или ультразвукового контроля, — это единственная гарантия того, что Ваш фундамент не преподнесет неприятных сюрпризов.
Часто задаваемые вопросы
1. Какая сварка считается более надежной для производства свай: ручная или полуавтоматическая?
В заводских условиях предпочтение всегда отдается полуавтоматической сварке в среде защитных газов. Она обеспечивает более глубокий и стабильный непровар (точнее, его отсутствие) и минимизирует количество шлака. При ручной дуговой сварке качество шва слишком сильно зависит от «дрожания руки» мастера и качества обмазки электродов. Полуавтомат позволяет получить мелкочешуйчатый шов с идеальной геометрией, который лучше сопротивляется коррозии.
Однако при монтаже на участке (например, при приварке оголовков) чаще используется ручная сварка переносным инвертором. В этом случае критически важно использовать качественные электроды с основным покрытием (типа УОНИ), так как они дают более вязкий и прочный металл шва, устойчивый к динамическим нагрузкам
2. Можно ли самостоятельно сварить элементы фундамента, имея бытовой инвертор?
Теоретически — да, но практически это огромный риск. Бытовые аппараты часто не выдают стабильный постоянный ток, необходимый для качественного провара толстого металла (4–8 мм). У новичков без аттестации НАКС часто возникают две крайности: либо непровар (шов просто лежит сверху, не сплавившись с трубой), либо пережог (металл становится хрупким).
Учитывая, что на сварные узлы будет давить вес всего дома, любая ошибка может привести к тому, что лопасть оторвется при завинчивании или оголовок лопнет под нагрузкой через пару лет. Фундамент — это не то место, где стоит тренировать навыки сварщика

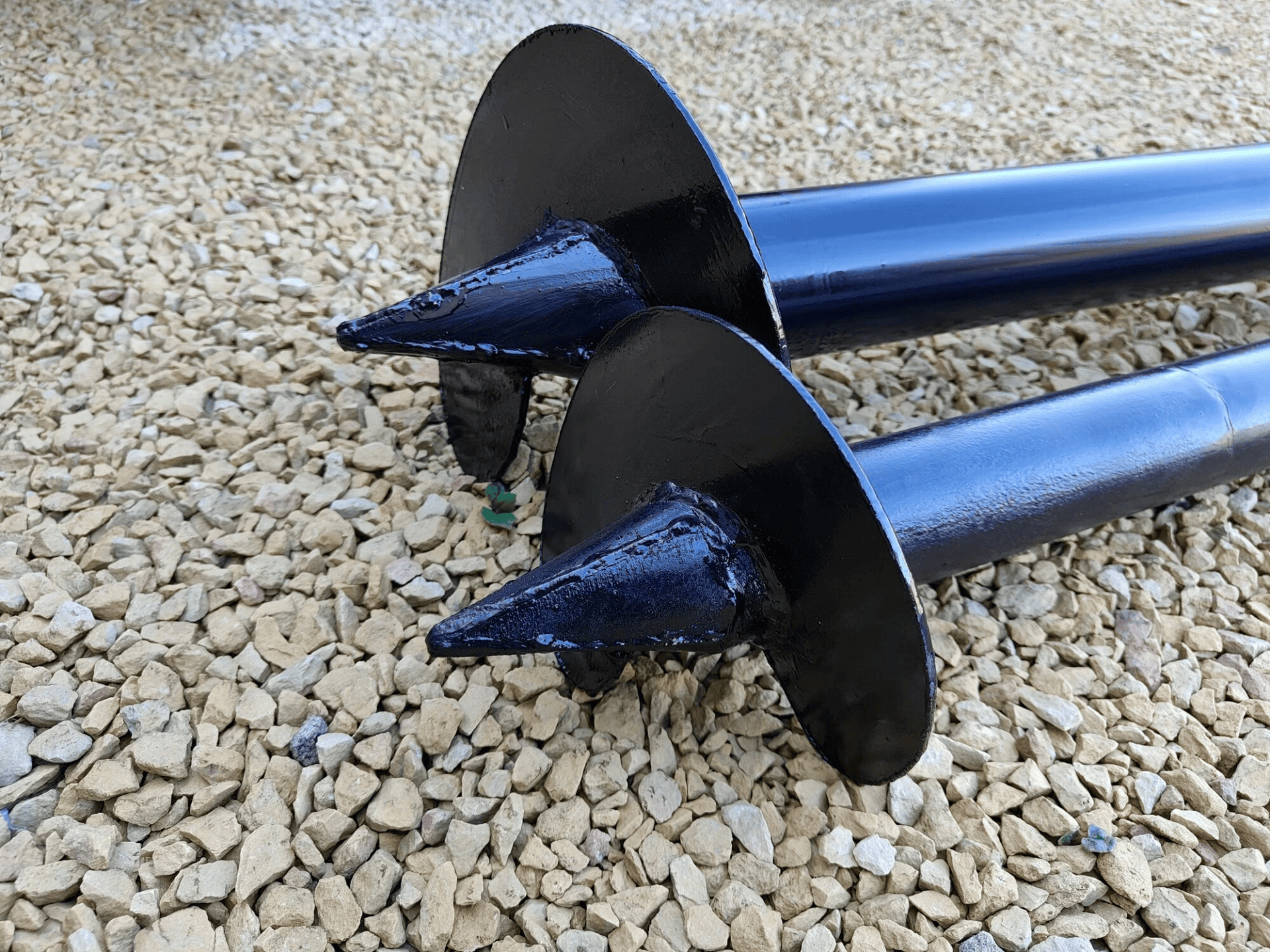

3. Как проверить качество сварки, если сваи привезли уже закрашенными?
Это сложная ситуация, так как толстый слой краски или битумной мастики отлично скрывает и подрезы основного металла, и поры, и даже трещины. Если вы сомневаетесь в поставщике, единственный надежный способ — это выборочная зачистка швов на 2–3 свай до «голого» металла.
После зачистки проводится визуально-измерительный контроль (ВИК). Если под краской обнаружится рыхлый шов с большим количеством брызг и наплывов — это повод для рекламации всей партии. Помните: ответственный производитель всегда готов предоставить акт освидетельствования скрытых работ, где зафиксировано качество швов до момента покраски
4. Почему «красивый» и ровный шов может оказаться бракованным?
Внешний вид бывает обманчив. Даже идеально ровный валик может скрывать внутри шлаковые включения или полное отсутствие сплавления с корнем шва. Это происходит, если сварщик вел дугу слишком быстро или использовал неправильный угол наклона электрода.
Именно поэтому на ответственных объектах используется ультразвуковая дефектоскопия (УЗК). Ультразвук видит пустоты внутри металла, которые не видны глазу. Если внутри шва есть полая «трубка» или скопление пор, такой шов при первой же серьезной нагрузке сработает как предохранитель и просто лопнет
5. Что делать, если при приемке обнаружен подрез или пора в шве?
Такие дефекты нельзя просто «закрасить». Подрез — это концентратор напряжений, который нужно обязательно устранить. По технологии дефектный участок шва должен быть вырублен или вышлифован до здорового металла, после чего заварен заново с плавным переходом к основному металлу.
Если же Вы видите в шве газовые поры (мелкие дырочки), это означает, что шов негерметичен. В эти поры будет попадать влага, и начнется подповерхностная коррозия шва. Такие участки также подлежат обязательной переварке. Приемка работ с такими дефектами — это риск того, что несущая способность фундамента будет в разы ниже расчетной
